ガラス扉用戸当り。非常時、本体を簡単に取り外し、扉を開放させることができます。ステンレス製で、耐蝕性に優れています
ステンレスガラス用戸当り（持ち出しタイプ） [OT-B640-SUS]
商品詳細
ＮＥＷ ステンレスガラス用戸当り（持ち出しタイプ）
仕様
材 質：ステンレス鋼板（SUS-304）+ ゴム材（SBR）
仕上げ：鏡面研磨（MST）+ 黒色
付 属：スポンジゴム3 個
補 足・上部付けの製品です。下部付け、側面付けには使用しないで下さい。
・ガラス厚10mmの場合、扉両面にスポンジゴムを各１枚貼って下さい。
・ガラス厚8mm の場合、スポンジゴムを戸当り側に１枚、反対側に２枚重ねて貼って下さい。
関連製品：OT-B430-SUS、OT-B450-SUS
※注意※・ガラス扉を全開した際の開放角度が90°未満になるように取り付けて下さい。
Check!
・ガラス扉に挟み込む戸当りです。
・ガラス面から持ち出し、開扉した際にガラスと垂直になる面に戸当たりが当接します。

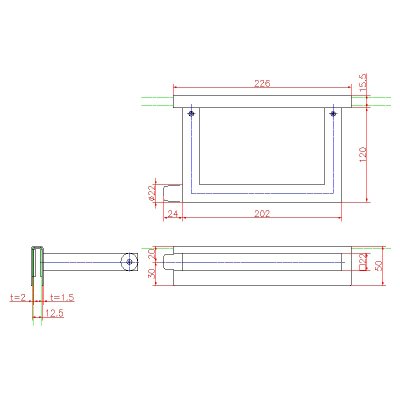

寸法図
取付参考図
OT-B640-SUS ステンレス ガラス用戸当り（持ち出しタイプ）取り付け説明書
仕様
材 質：ステンレス鋼板（SUS-304）+ ゴム材（SBR）
仕上げ：鏡面研磨（MST）+ 黒色
付 属：スポンジゴム3 個
補 足・上部付けの製品です。下部付け、側面付けには使用しないで下さい。
・ガラス厚10mmの場合、扉両面にスポンジゴムを各１枚貼って下さい。
・ガラス厚8mm の場合、スポンジゴムを戸当り側に１枚、反対側に２枚重ねて貼って下さい。
関連製品：OT-B430-SUS、OT-B450-SUS
※注意※・ガラス扉を全開した際の開放角度が90°未満になるように取り付けて下さい。
Check!
・ガラス扉に挟み込む戸当りです。
・ガラス面から持ち出し、開扉した際にガラスと垂直になる面に戸当たりが当接します。
寸法図
取付参考図
OT-B640-SUS ステンレス ガラス用戸当り（持ち出しタイプ）取り付け説明書
他の写真
-
写真 -

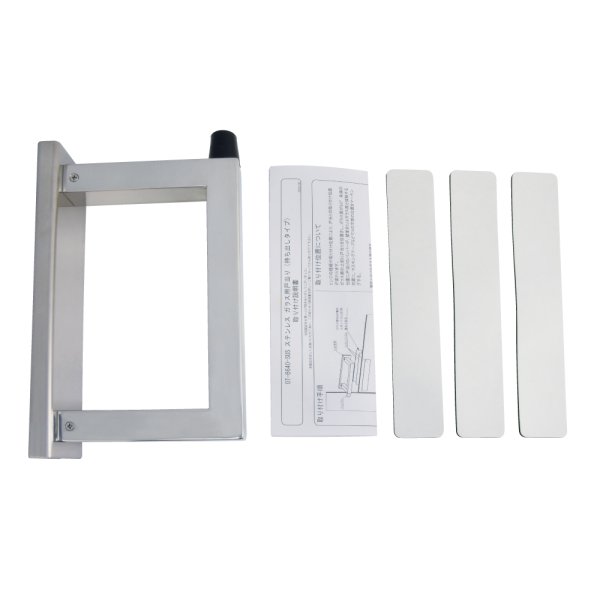

開封時 -
