ガラス扉用戸当り。非常時、本体を簡単に取り外し、扉を開放させることができます。ステンレス製で、耐蝕性に優れています
ステンレスガラス扉用ステー [OT-B630-SUS]
商品詳細

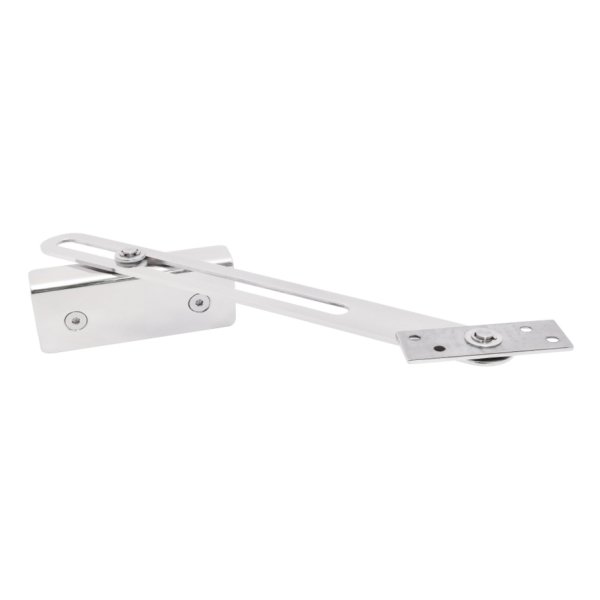

ＮＥＷ ステンレスガラス扉用ステー
仕様
材 質：ステンレス鋼板（SUS-304）
仕上げ：鏡面研磨（MST）
付 属：ベーススペーサー１枚、M5 皿小ネジ 4 本、
M6 六角穴付皿小ネジ 2 本、六角レンチ 1 本
補 足・ガラス厚 8mm、10mm の場合、M6×14 の六角穴付皿小ネジを使用して下さい。
・ガラス厚 12mm の場合、M6×18 の六角穴付皿小ネジを使用して下さい。
関連製品：OT-B430-SUS、OT-B450-SUS
※注意※・ガラスヒンジでガラス扉を吊り込んでから、本製品の取り付けを行って下さい。
・ガラス扉が 90°以上開かない位置に本製品を取り付けて下さい。
・ガラス扉の切り欠き位置によって開放角度が変わります。
・ガラス扉上部と上枠のチリ寸法を 20mm 開けて下さい。
寸法図
取付参考図
OT-B630-SUS ステンレス ガラス用ストッパー取り付け説明書
説明動画【音楽が流れます】
仕様
材 質：ステンレス鋼板（SUS-304）
仕上げ：鏡面研磨（MST）
付 属：ベーススペーサー１枚、M5 皿小ネジ 4 本、
M6 六角穴付皿小ネジ 2 本、六角レンチ 1 本
補 足・ガラス厚 8mm、10mm の場合、M6×14 の六角穴付皿小ネジを使用して下さい。
・ガラス厚 12mm の場合、M6×18 の六角穴付皿小ネジを使用して下さい。
関連製品：OT-B430-SUS、OT-B450-SUS
※注意※・ガラスヒンジでガラス扉を吊り込んでから、本製品の取り付けを行って下さい。
・ガラス扉が 90°以上開かない位置に本製品を取り付けて下さい。
・ガラス扉の切り欠き位置によって開放角度が変わります。
・ガラス扉上部と上枠のチリ寸法を 20mm 開けて下さい。
寸法図
取付参考図
OT-B630-SUS ステンレス ガラス用ストッパー取り付け説明書
説明動画【音楽が流れます】
他の写真
-

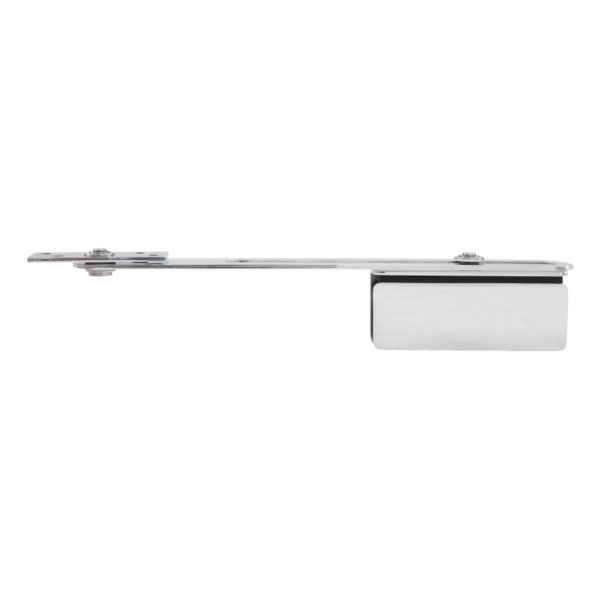

前面 -

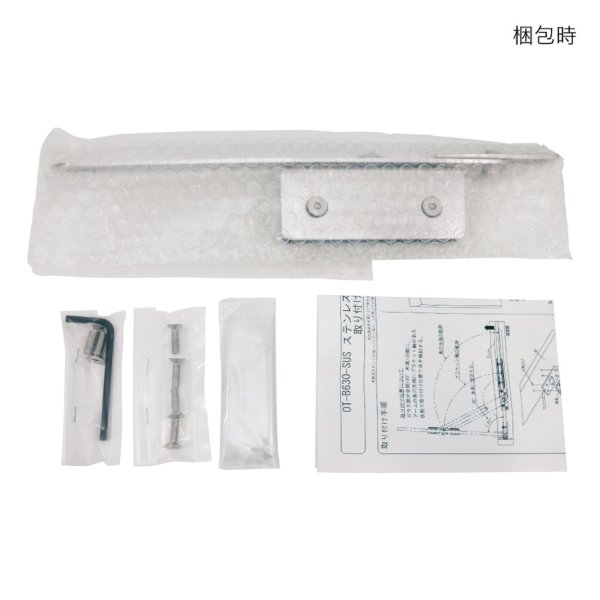

開封時 -
図面
