ガラスドア用上下コーナー金具「NOSCAVO（ホールドオープン有り）」 [noscavo-kit]

販売価格: 127,600円(税込)

オプションにより価格が変わる場合もあります。

トップヒンジ:

仕上げ:

油圧ヒンジ（下部）:

数量:

お問い合わせ

商品詳細

水回り・屋外でも使用可能、耐荷重200kg！

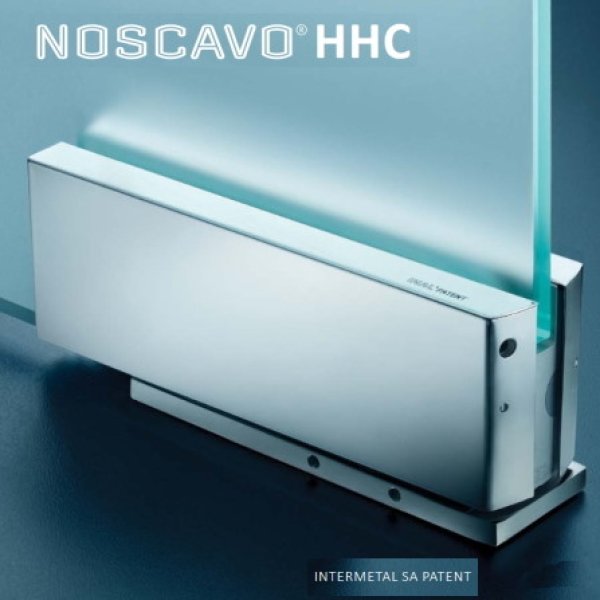

ソフトクローズ付きフレームレスガラスドアヒンジの決定版「NOSCAVO（ノスカーボ）」
床の埋込み工事が不要で効率的な施工が可能です。

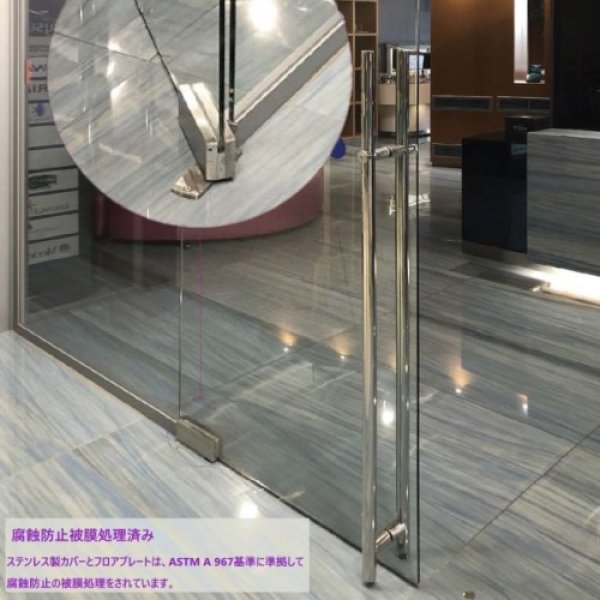

油圧ヒンジクローザー[下部コーナー金具]、設置イメージ

【特　長】

床の埋込み工事が不要
床を損傷しない
ドアの移転が容易
屋内・屋外のガラスドア用
ラッチポイント調整機構付き
閉止速度調整機能付き
シャワーブースなどの水回りで使用可能
最大ドア重量：200kg
屋内であれば幅1,200mmのドアにも対応
ドアの簡易保持有り・無しの選択肢をご用意
使用可能温度：－20℃〜50℃

先頭に戻る

NOSCAVOキット（ホールドオープン有り）
ドア寸法・重量により、２種類のタイプをご用意

【技術仕様】

●ミディアム、ヘビーとも
　水回り有り／無しの仕様をお選び頂けます。
●ヘビー（水回り仕様）は屋外にも使用できます。

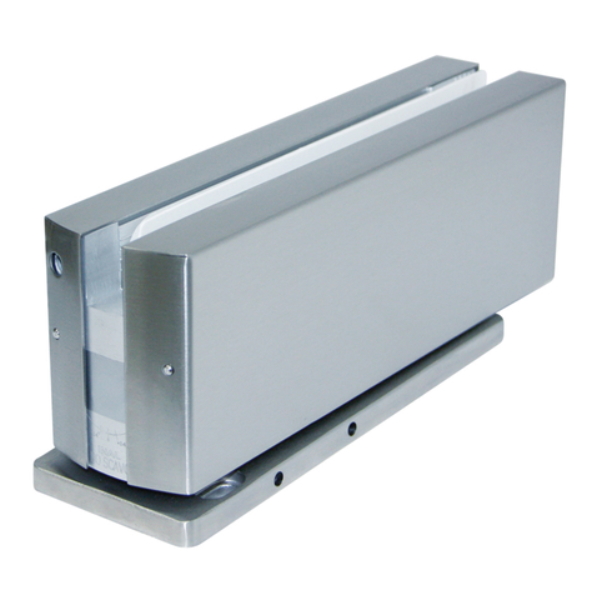

油圧ヒンジクローザー

【調整】	【断面図】
前後６mm、左右3mm ガラスドアの平行移動機能 ±14°のラッチポイント調整 2つの調整バルブ ①クロージングスピード用 ②ラッチスピード用調整可能な開始点（ラッチモーメント）（簡易保持可能角度：±90°/±135°/±165°/±180°）	ステンレス製フロアプレート油圧ヒンジ（下部用）下部ヒンジ用ガラス加工

先頭に戻る

NOSCAVOキット：NS Aセット

仕様
ガラス厚：10mm
カバー仕上げ：
アルマイト処理鏡面仕上げ
アルマイト処理サテン仕上げ
粉体塗装ブラック仕上げ

・基本図面　PDF【約130KB】
　↓ダウンロード＆保存するには、画像をマウスで右クリック（Macintosh の場合はしばらくクリック）して、
　　[対象をファイルに保存]などのメニューから保存を行ってください。

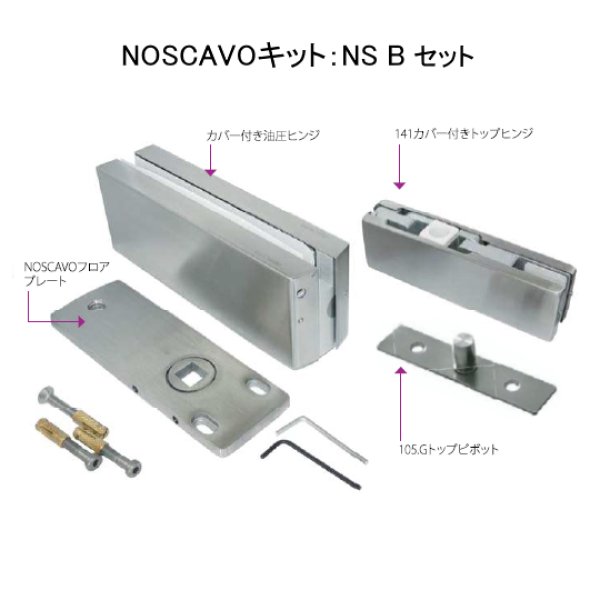

NOSCAVOキット：NS Bセット
NOSCAVOキット：NA B

仕様
ガラス厚：10～12mm
カバー仕上げ：
アルマイト処理鏡面仕上げ
アルマイト処理サテン仕上げ
粉体塗装ブラック仕上げ

・基本図面　PDF【約211KB】
