ステンレス重量ガラス用調整ヒンジ(壁取付タイプ) [OT-B455-SUS]

ステンレス重量ガラス用調整ヒンジ(壁取付タイプ) [OT-B455-SUS]

販売価格: 40,040(税込)

仕上げ:
数量:

商品詳細

許容荷重60kg!(蝶番 2 個使用時)ステンレス重量ガラス用調整ヒンジ。

【許容荷重60kgガラス用調整ヒンジ】

ガラス重量60kgまでの大型ガラス扉に対応でき、扉を吊ったまま、戸先を閉まり方向へ調整できます。

【解放感のある空間創り】

改修工事等、フロアーヒンジが埋め込めない場所でも、 大型のガラス扉を吊すことができます。 回転軸を根元に設定しているので、 開口幅を広く、より解放感のある空間創りにお役立ていただける製品です。 OT-B455-SUS-MST、OT-B455-SUS-HLST

商品特徴
  • 重量ガラス扉用蝶番です。
  • ステンレス製で、耐蝕性に優れています。
  • 許容荷重60kgの重量用タイプです。(2個使用時)
  • 扉を吊ったまま戸先を閉まり方向へ各5°角度調整ができます
  • ドアが25°時に自動で閉まります。
  • 対応ガラス扉幅:
    ガラス厚10mm:W900mmまで
    ガラス厚12mm:W850mmまで
  • ※HLST(ヘアーライン)は受注生産品です、発注数量はお問い合わせください。

OT-B455-SUS片開き扉用

OT-B455戸先の位置合わせ

OT-B455調整方法 戸先各5°調整機能(ガラス吊り込み時)

仕様
※画像↓をクリックまたはタップすると拡大します。
※📱スマートフォンでご覧の方は端末を横にしていただきますと表が見やすくなります。
品番 OT-B455-SUS-MST OT-B455-SUS-HLST
OT-B455-SUS-MST OT-B455-SUS-HLST
材質
ステンレス鋼(SUS-304)

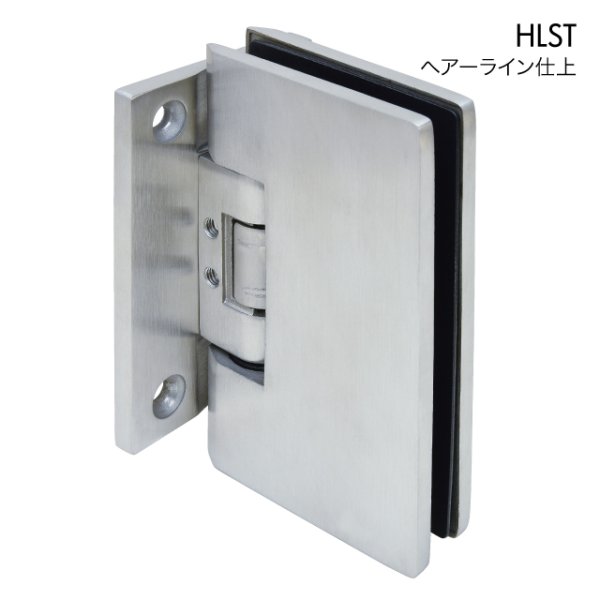

仕上げ MST(鏡面) HLST(ヘアーライン)
受注生産品
対応ガラス厚 10~12mm 10~12mm
自重 870g 870g
許容荷重 60kg
(蝶番2 個使用時)
60kg
(蝶番2 個使用時)
数量 1ヶ 1ヶ
金額
(税別)
34,800円 37,000円

対応ガラス扉幅:
ガラス厚10 mm:~ 900mm(使用条件により異なります)
ガラス厚12 mm:~ 850mm(使用条件により異なります)

注意事項
  • 片開き推奨製品です。
  • 扉を全開した時に、90°以上開けないように別途戸当たり等をご使用下さい。
  • 空調や取り付け位置等の条件によっては扉の閉まる位置にズレが生じる可能性があります。
  • ◇皿頭タッピングネジは付属しておりません。別途お問い合わせいただきますと、セット購入が可能です。
  • ◇戸先調整ビス(六角ビス)が緩むと音鳴りが発生します。ビスは最後まで必ず締め込んで下さい。

補足説明
  • 付属部品:
    パッキン(1mm厚)×2枚、
    側面パッキン×1枚、
    六角レンチ(大小)×各1本、
    取付用M5皿小ネジ×4本
  • ガラス12mmの場合はパッキン(1mm厚)をご使用下さい。
  • 皿頭タッピングネジが必要な場合はお問い合わせ下さい。
  • 取り付けについては、商品に付いている取付説明書をご参照下さい。

寸法図
OT-B455寸法図
