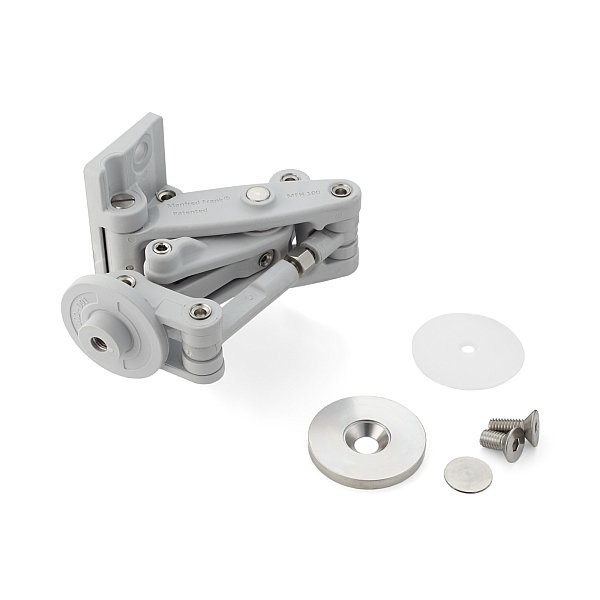

大型スライド丁番 ANGUTEC MFH-100型 [MFH-100型]

販売価格: 77,550円(税込)

オプションにより価格が変わる場合もあります。

カラー:

スペーサー（有無）:

数量:

お問い合わせ

商品詳細

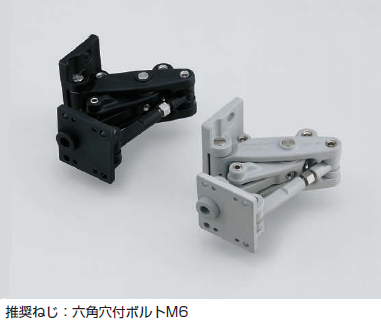

大型スライド丁番
インセット・かぶせ扉兼用 ANGUTEC® MFH-100型

■特　長
●施工後に扉の三次元調整ができます（上下±6mm、左右±6mm、前後±3mm）。
●開閉を繰り返しても調整が緩みにくい構造です。
●ガラス・木・鉄扉など、さまざまな素材の扉に対応できます。

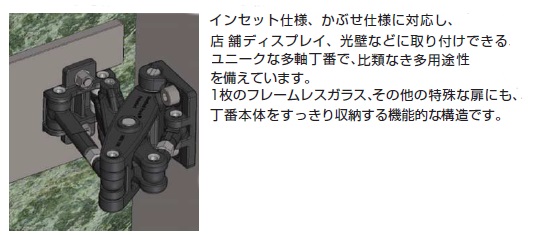

●インセット仕様、かぶせ仕様に対応し、店舗ディスプレイ、光壁などに取り付けできます。
●幅広い扉厚に対応できます。
●ガラス繊維入軽量プラスチック製です。
●ステンレス鋼製のMICROMASTERシリーズMFH-200,MFH-300もあります。

■仕　様
　使用温度：5℃〜 35℃
　使用湿度：10％〜 90％

■注　意
●ガラスサイズは耐荷重を優先して決めてください。
●不特定多数の出入りのある扉としては使用しないでください。
●扉は約90゜では止まらないため、これ以上開かないように戸当りを別途設けてください。

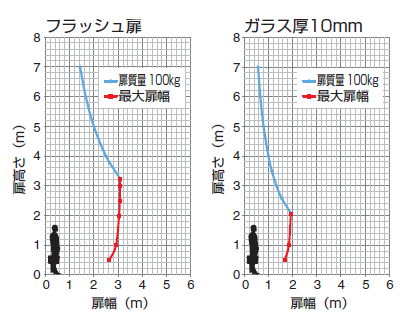

●扉の比重や大きさ、形によって最大耐荷重まで使用できない場合がありますので、ご使用前に扉サイズの目安をご確認ください。
●丁番は扉の上下から50〜 100 mmの位置に取り付けてください。
●調整方法については、取扱説明書を必ずお読みください。

■用　途
●博物館・美術館・店舗の超大型ガラスショーケース
●商業施設の光壁

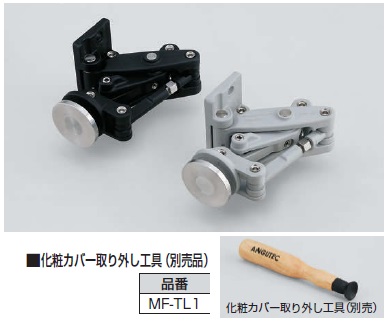

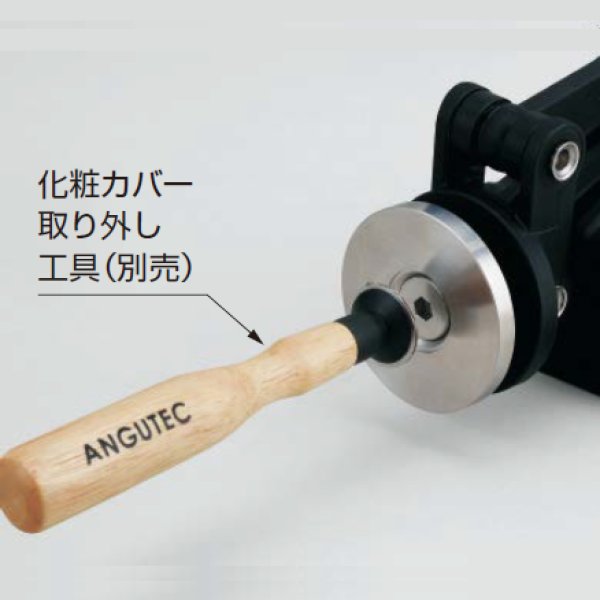

■化粧カバー取り外し工具（別売）
化粧カバー取り外し工具（別売）（MF-TL1）購入はこちら≫≫

■推奨ねじ
●枠側：六角穴付ボルトM8

■仕様

スペーサー無し
品番	MFH-100B-01-03	MFH-100G-01-03
材料	ガラス繊維入プラスチック	ガラス繊維入プラスチック
色	ブラック	グレー
ガラス厚（mm）	10、12、15（19：受注対応）	10、12、15（19：受注対応）
耐荷重Ｎ／２ヶ	981kg	981kg
耐荷重kgf／２ヶ	100kg	100kg
開き角度	90°	90°
1箱	1ヶ	1ヶ
金額（税別）	70,500円	70,500円

スペーサー有り
品番	MFH-100B-01-03	MFH-100G-01-03
材料	ガラス繊維入プラスチック	ガラス繊維入プラスチック
色	ブラック	グレー
ガラス厚（mm）	10、12、15（19：受注対応）	10、12、15（19：受注対応）
耐荷重Ｎ／２ヶ	981kg	981kg
耐荷重kgf／２ヶ	100kg	100kg
開き角度	90°	90°
1箱	1ヶ	1ヶ
インセット用スペーサー（１０mm厚）F03-431C	16,300円×1ヶ	16,300円×1ヶ
金額（税別）	86,800円	86,800円

●扉質量に関係なく、ガラス扉を取り付けた状態のまま、三次元方向の調整ができます。
● MFH-200 はスパナ、MFH-300 は六角スパナ1 本で調整可能です。
調整時に扉を持ち上げる必要がなく1 人で調整ができます。
●調整時間が短く、施工時のコストダウンにつながります。
●調整ねじは緩み防止機能付のため、メンテナンスで再調整ができます。

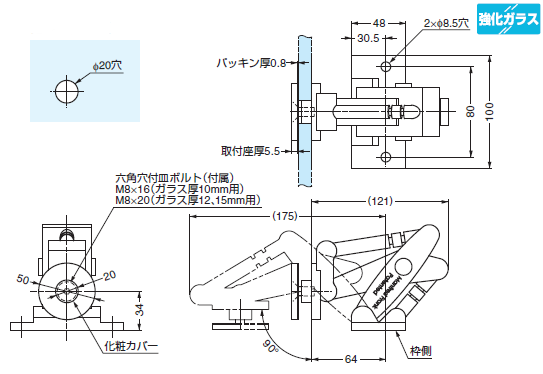

●ガラス扉にφ 20mm の丸穴加工を行い、ポイントフィックスで取り付けます。
●強度のある壁や枠側にM8 ボルトで固定します。
●ガラス以外（石材、木、金属など）の扉にも使用できます。
● ガラス繊維入プラスチックと耐食性に優れたステンレス鋼製で、安心して長く使用できます。

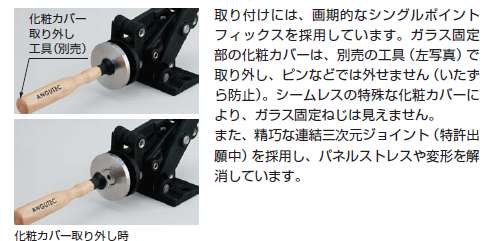

● シームレスな化粧カバーにより、ガラス固定ねじは見えません。
このカバーは専用工具でなければ取り外せないため、いたずらなどを防ぎます。
化粧カバー取り外し工具（別売）（MF-TL1）購入はこちら≫≫

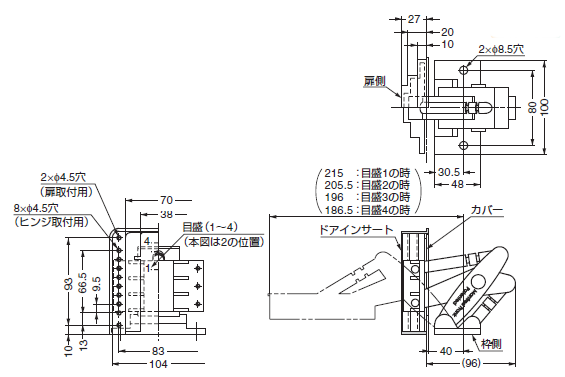

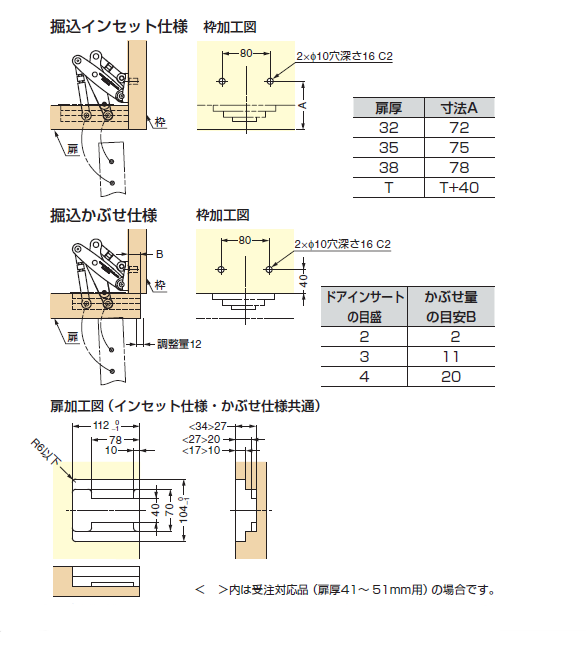

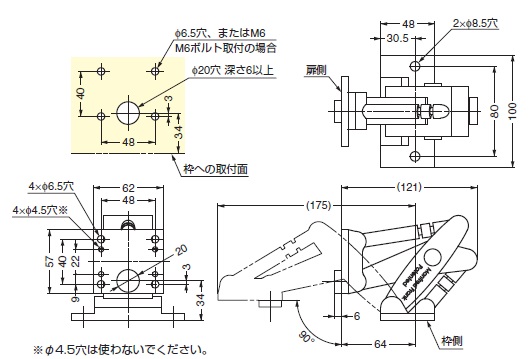

■寸法図
