ステンレス鋼製大型ガラス用スライド丁番MICROMASTER MFH-200 [MFH-200]
ステンレス鋼製大型ガラス用スライド丁番MICROMASTER MFH-200
[MFH-200]
![](https://www.glass-door.jp/res/layout005/img/icon_charge_x2.gif)
販売価格: 296,780円(税込)
オプションにより価格が変わる場合もあります。
商品詳細
ステンレス鋼製大型ガラス用スライド丁番ガラスドア用自由丁番
インセット・かぶせ扉兼用> MICROMASTER MFH-200
■特 長インセット・かぶせ扉兼用> MICROMASTER MFH-200
- 大型ガラスケース用スライド丁番です。

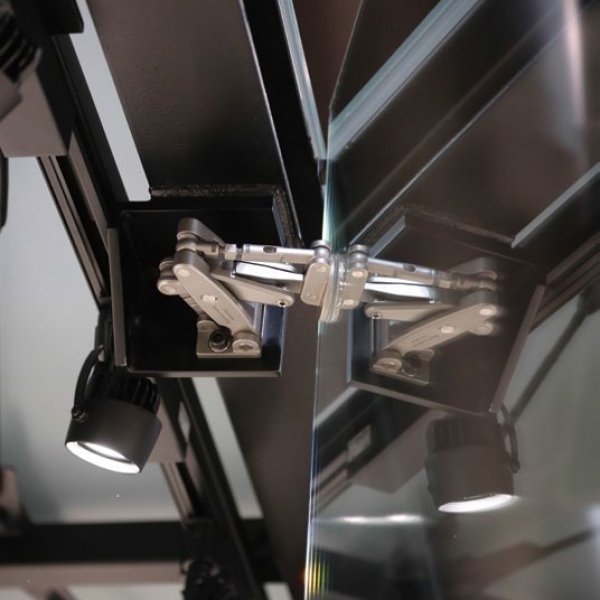

- 世界有数の美術館や博物館の展示ケースとして採用されています。
- 動きがスムーズです。
- 施工後に、3次元方向の調整が可能です。
- 本体の材料はステンレス鋼(SCS11)、軸受はステンレス鋼(SUS304)製でテフロンコートを施しているため、メンテナンスフリーです。
- 全品X線検査を行っています。
■注 意
- 店舗のパーティション扉のように扉開閉者が周囲の状況を管理しながら使う用途に向く丁番です。
不特定多数の出入りのある扉としては使用しないでください。 - 丁番は90°まで開きますが、この位置で扉は止まりません。
これ以上開かないように戸当りを別途設けてください。 - 強化ガラスには反りがあります。
「丁番個数の目安」 を参考に使用個数を決めてください。
■用 途
- 博物館・美術館のガラスケース扉
- 店舗などの大型ガラスケース扉
- 商業施設の照明ボックス・サインボックス
![](https://www.glass-door.jp/data/glass-door/product/related_product/hinge/MFH-12.png)
【価格(スペーサー無し)】
269,800円(税別、送料無料)
|
||||
No. | 商品名・仕様 |
|
|
(税別) |
|
大型ガラス用スライド丁番 MICROMASTER MFH-200 (2個セット) ステンレス鋼(SCS11)製、梨地仕上げ ガラス厚:10~15mm、耐荷重:200kg |
|
269,800円 | 269,800円 |
【価格(スペーサー有り)】
297,600円(税別、送料無料)
|
||||
No. | 商品名・仕様 |
|
|
(税別) |
|
大型ガラス用スライド丁番 MICROMASTER MFH-200 (2個セット) ステンレス鋼(SCS11)製、梨地仕上げ ガラス厚:10~15mm、耐荷重:200kg |
|
269,800円 | 269,800円 |
|
インセット用スペーサー(10mm厚) MFH-SP-02 |
|
13,900円 | 27,800円 |
操作説明・参考動画[🔊音が出ます。]
■取付例
(図はMFH-300です。
MFH-200は前後・左右調整ナット(※1)の形状が異なります。)
インセット仕様としてもかぶせ仕様としても使用できます。
(ガラス厚により取付位置が変わります。)
かぶせ仕様
![](https://www.glass-door.jp/data/glass-door/product/related_product/hinge/MFH-ka.png)
インセット仕様
下図はインセット用スペーサー使用時を示します。
![](https://www.glass-door.jp/data/glass-door/product/related_product/hinge/MFH-in.png)
![本体:ステンレス鋼(SCS11)、 梨地仕上;軸:ステンレス鋼(SUS304)、 テフロンコーティング;高さ:調整ピンステンレス鋼(SUS304)、 素地](https://www.glass-door.jp/data/glass-door/product/related_product/hinge/MFH-6.jpg)
![](https://www.glass-door.jp/data/glass-door/product/related_product/hinge/MFH-7.jpg)
![](https://www.glass-door.jp/data/glass-door/product/related_product/hinge/MFH-13.jpg)
■丁番使用個数の目安
- 海外では以下のようなガラスサイズの施工実績があります。
■90°開きのスライド丁番
- 扉を持ち出しながら開閉するため、小口のシール材を傷つけることがありません。
- 枠(壁)にぶつかることもなく、扉と壁の隙間を小さくできます。
■大型ガラス扉用で、3次元調整機能付きです。
- 扉質量に関係なく、ガラス扉を取り付けた状態のまま、3次元方向の調整ができます。
高さ:±6mm
左右:外方向6mm、内方向6mm
前後:±3mm - MFH-200はスパナ、MFH-300は六角棒スパナ1本で調整可能です。
調整時に扉を持ち上げる必要はありません。1人で調整できます。 - 調整時間が短くて済むため、施工時のコストダウンにつながります。
- 調整ねじは緩み防止機能付のため、メンテナンスで再調整ができます。
■取付はシンプル。美しいデザイン。
- ガラス扉にφ20mmの丸穴加工を行い、ポイントフィックスで取り付けます。
- 強度のある壁や枠側にM8ボルトで固定します。
- ラス以外(石材、木、金属など)の扉にもご利用できます。
- 機能性を重視してデザインしたスライド丁番は、そのまま見せても十分に美しく、秀逸な機能美を誇ります。
![](https://www.glass-door.jp/data/glass-door/product/related_product/hinge/MFH-5.jpg)
![](https://www.glass-door.jp/data/glass-door/product/related_product/hinge/MFH-4.png)
輸入品のため、製品改良などにより予告なく寸法や材料の仕様変更を 行う場合があります。念のため、現品にてご確認ください。
