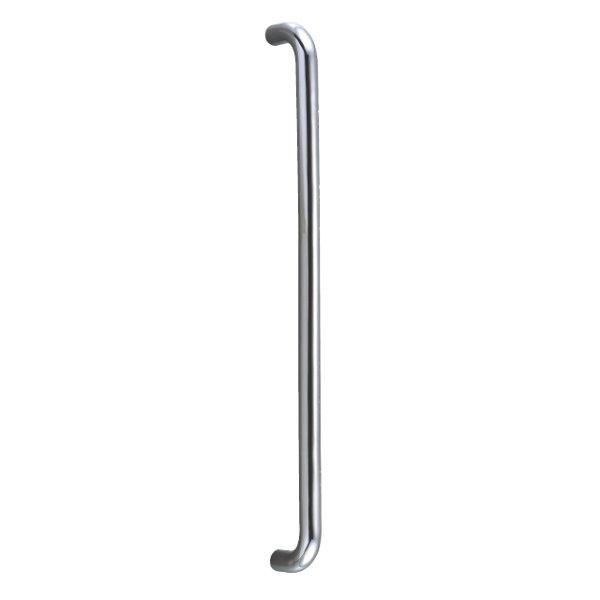

ステンレス（４種）バーハンドル [OT-C450N-SUS]

販売価格: 12,100円(税込)

オプションにより価格が変わる場合もあります。

長さ:

数量:

商品詳細

長さは４種類！

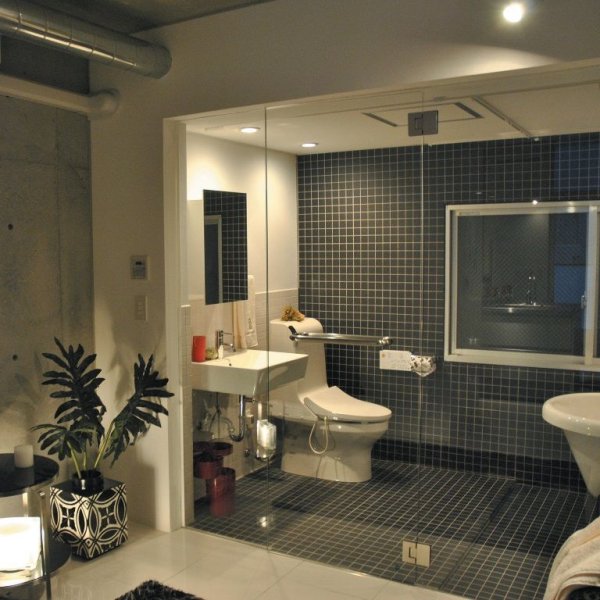

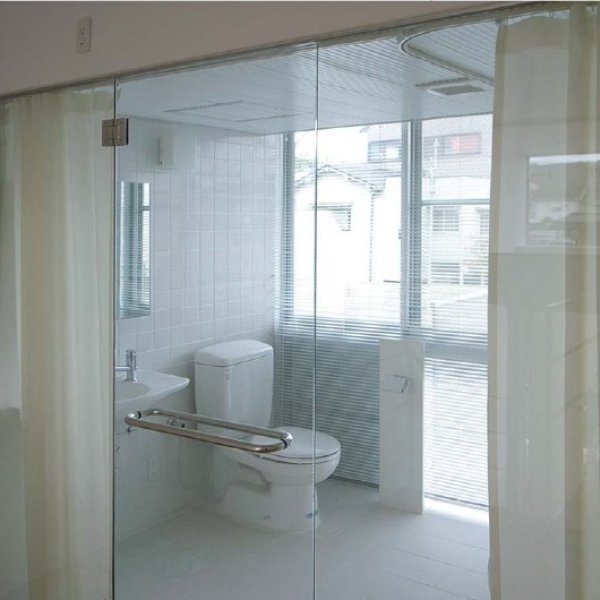

浴室・シャワーブースドアなど、水廻りでご使用いただけます。

製品特長
・４種類の長さからお選びいただけます。
・ガラス扉用バーハンドルです。
・ステンレス製で、耐蝕性に優れています。
　
・材質：ステンレス鋼(SUS-304)
・仕上げ：MST(鏡面)

注意事項
・木製、鋼製扉用ビスは付属していません。
・木製/鋼製扉に取り付けの際には扉厚に合わせてM6/M8取付ネジをご用意下さい。
・写真は片側のみです。両側1組での販売となります。

補足
取り付けについては、商品に付いている取付説明書をご参照下さい。

【価格（内外１組）】（税別、送料無料）
L２２５mm（品番:OT-C450-SUS-4-MST）：１１,０００円
L３２５mm（品番:OT-C450N-SUS-3-MST）：１１,４００円
L４７５mm（品番:OT-C450N-SUS-2-MST）：１３,０００円
L６２５mm（品番:OT-C450-SUS-1-MST）：１９,０００円

【仕様】
材質：ステンレス、仕上げ：鏡面、対応ガラス厚：8〜12mm、重量：0.6〜1.2kg

材質：ステンレス、仕上げ：鏡面、対応ガラス厚：8〜12mm、重量：0.6〜1.2kg

【寸法図】

先頭に戻る

【付属部品表】
(1)本体A x1
(2)本体B x1
(3)コマ x2
(4)パッキン x4
(5)チューブ x2
(6)なべ小ネジ x2
(7)スプリングワッシャー x2
(9)丸皿小ネジ x4

【取付け手順】

●穴ピッチ表

品番		ピッチ(mm)
OT-C450-SUS-1		P=600
OT-C450N-SUS-2		P=450
OT-C450N-SUS-3		P=300
OT-C450-SUS-4		P=200

１.		扉に穴（ガラス扉：φ12mm、※木製／鋼製扉：φ7mm）を穴ピッチ表を参照し、２ヶ所に開ける。 ※木製／鋼製扉に取り付ける場合は、扉厚に合わせ⑥なべ小ネジをご用意ください。
２.		⑥なべ小ネジに⑦スプリングワッシャー、 ③コマ、④パッキン、⑤チューブを通し、扉の正面側から取り付け穴に差し込み、 ④パッキンを介して①本体Aを扉に取り付ける。 ※このとき、③コマの横ネジ穴が水平になる様に取り付ける。
３.		②本体Bを③コマの位置に合わせ、⑨丸皿小ネジで固定する。
