ステンレスガラス用調整ヒンジ／L型・壁取付タイプ [OT-B490-SUS]

ステンレスガラス用調整ヒンジ／L型・壁取付タイプ [OT-B490-SUS]

販売価格: 22,220円(税込)

オプションにより価格が変わる場合もあります。

仕上:
数量:
お問い合わせ

商品詳細

戸先５度、調整機能付き【L型】ヒンジ。 浴室・シャワーブースドアなど、水廻りでご使用いただけます。

製品特長
・扉を吊ったまま戸先を閉まり方向へ各5°角度調整ができます。
・ドアが25°時に自動で閉まります。
・対応ガラス扉幅：W800mmまで

鏡面;ヘアーライン仕上;マットブラック仕上カッパー仕上;ゴールド仕上

仕様
※画像↓をクリックまたはタップすると拡大します。
※📱スマートフォンでご覧の方は端末を横にしていただきますと表が見やすくなります。
　　　　 　　 　
品番 OT-B490-SUS-MST OT-B490-SUS-HLST OT-B490-SUS-MB
OT-B490-SUS鏡面仕上げ OT-B490-SUS ヘアーライン仕上 OT-B490-SUSマットブラック仕上
材質
ステンレス鋼(SUS-304)

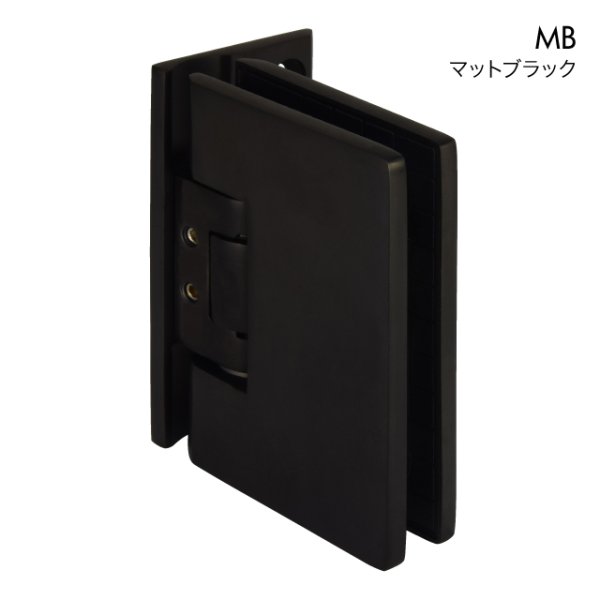

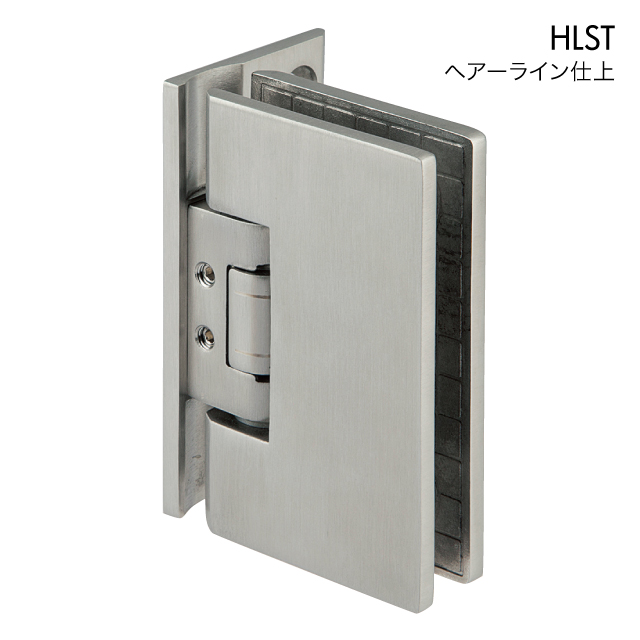

仕上げ 鏡面仕上げ（MST） ヘアーライン(HLST) マットブラック(MB)
対応ガラス厚 8～10mm 8～10mm 8～10mm
対応ガラスサイズ ～800 mm
※使用頻度により異なります		 ～800 mm
※使用頻度により異なります		 ～800 mm
※使用頻度により異なります
許容荷重 40kg（蝶番2 個使用時） 40kg（蝶番2 個使用時） 40kg（蝶番2 個使用時）
自重 610g 610g610g
数量 １ヶ １ヶ １ヶ
金額
（税別）		 ２０,２００円 ２０,２００円 ２７,７００円
　 　　　
品番 OT-B490-SUS-CP OT-B490-SUS-GL
OT-B490-SUS鏡面仕上げ OT-B490-SUS ヘアーライン仕上
材質
ステンレス鋼(SUS-304)

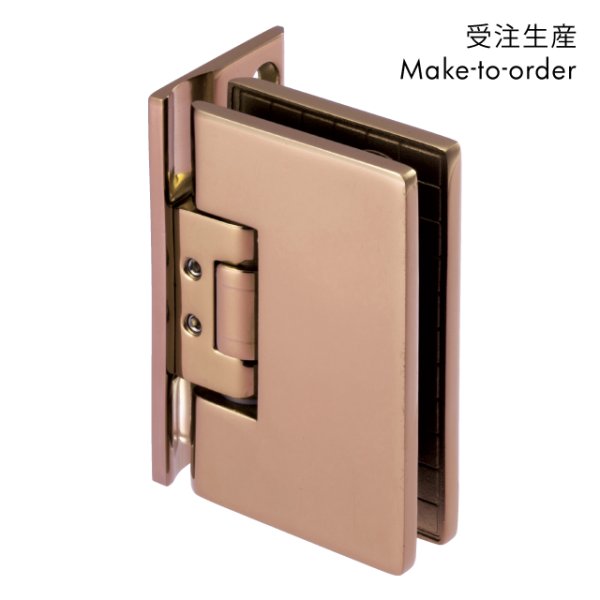

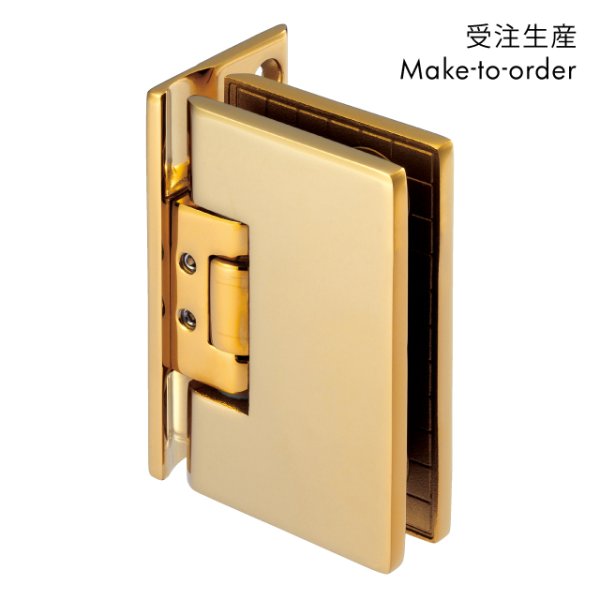

仕上げ カッパー(CP) ゴールド(GL)
対応ガラス厚 8～10mm 8～10mm
対応ガラスサイズ
 ～800 mm
※使用頻度により異なります		 ～800 mm
※使用頻度により異なります
許容荷重 40kg 40kg
自重 610g 610g
数量 １ヶ １ヶ
金額
（税別）		 ※受注生産 ※受注生産

注意事項
◇片開き扉推奨製品です。
◇扉を全開した時に、90°以上開けないように別途戸当たり等をご使用下さい。
◇空調や取り付け位置等の条件によっては扉の閉まる位置にズレが生じる可能性があります。
◇皿頭タッピングネジは付属しておりません。別途お問い合わせいただきますと、セット購入が可能です。
◇戸先調整ビス（六角ビス）が緩むと音鳴りが発生します。ビスは最後まで必ず締め込んで下さい。

補足説明
・付属部品： 　パッキン（1mm厚）×2枚、
　パッキン（2mm厚）×2枚、
　側面パッキン×1枚、
　取付用M5皿小ネジ×3本、
　六角レンチ（大小）×各1本
・皿頭タッピングネジがご入用の際はお問い合わせ下さい。

ステンレス製。片開き扉推奨品

戸先位置各５°調整機能、ドア25°時に自閉

ガラス吊り込み時、六角レンチで各５°の戸先調整

付属部品表

OT-B490-SUS用スペーサー
詳細ページはこちら➡OT-B490-SUS用スペーサー

【寸法図】
ガラスカット寸法

【取付参考図】
ガラスカット寸法

OT-B490-SUS用スペーサー
詳細ページはこちら➡OT-B490-SUS用スペーサー

先頭に戻る

取付け手順

取付け手順

先頭に戻る

戸先の調整方法

戸先の調整方法

取付け時の注意事項


関連製品
OT-B490-SUS用下地金具
OT-B490-SUS用下地金具
詳細ページはこちら➡OT-B490-SUS用下地金具

先頭に戻る

「 丁番（ヒンジ）」トップへ

他の写真

  • 画像1: ステンレスガラス用調整ヒンジ／L型・壁取付タイプ

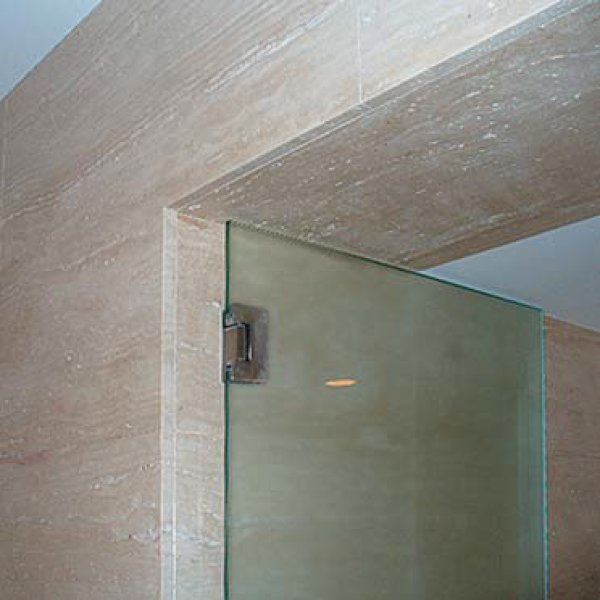

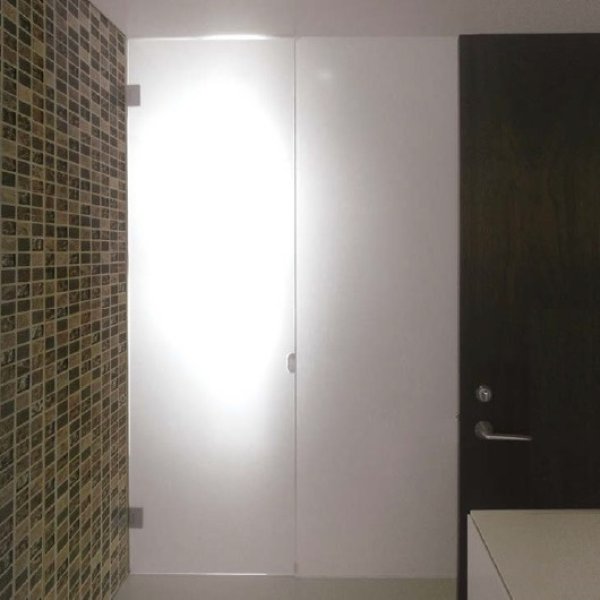

    使用例
  • 画像2: ステンレスガラス用調整ヒンジ／L型・壁取付タイプ

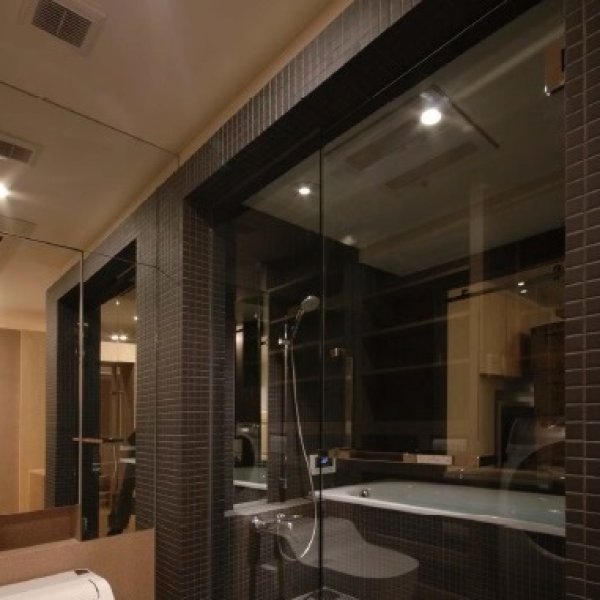

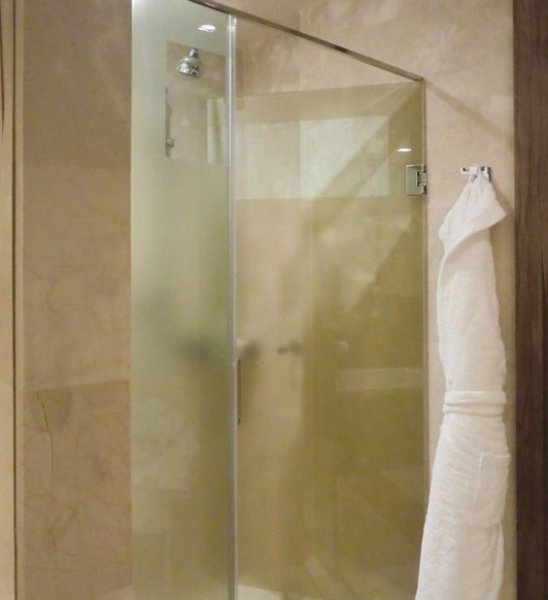

    使用例
